NanoCAD 5.1.2039
Na vytvorenie inžinierskych, inžinierskych a priemyselných výkresov môže byť program NanoCAD užitočný.Tento softvér, vytvorený v podobe AutoCADu, určite neobsahuje všetky funkcie legendárneho produktu spoločnosti Autodesk, ale má najpotrebnejšie možnosti na tvorbu projektovej dokumentácie. To robí NanoCAD atraktívnym pre malé dizajnérske kancelárie a jednotlivcov, ktorí sú finančne nerentabilní na získanie komplexného multifunkčného programu. NanoCAD plne pracuje vo formáte DWG, čo uľahčuje vzájomnú výmenu a prácu s výkresmi tretích strán.
Plnohodnotná skúšobná verzia s ponukou v ruštine umožňuje tento systém ľahko sa naučiť. Treba však spomenúť, že funkčný NanoCAD možno považovať len za podmienku 3D modelovania. Účelom Nanocady je slúžiť ako digitálny vyvrcholenie pri vytváraní výkresov a 3D funkcie stačia len na jednoduché úlohy. Pozrime sa podrobnejšie na funkcie tohto produktu.
Prečítajte si tiež: 3D modelovací softvér
obsah

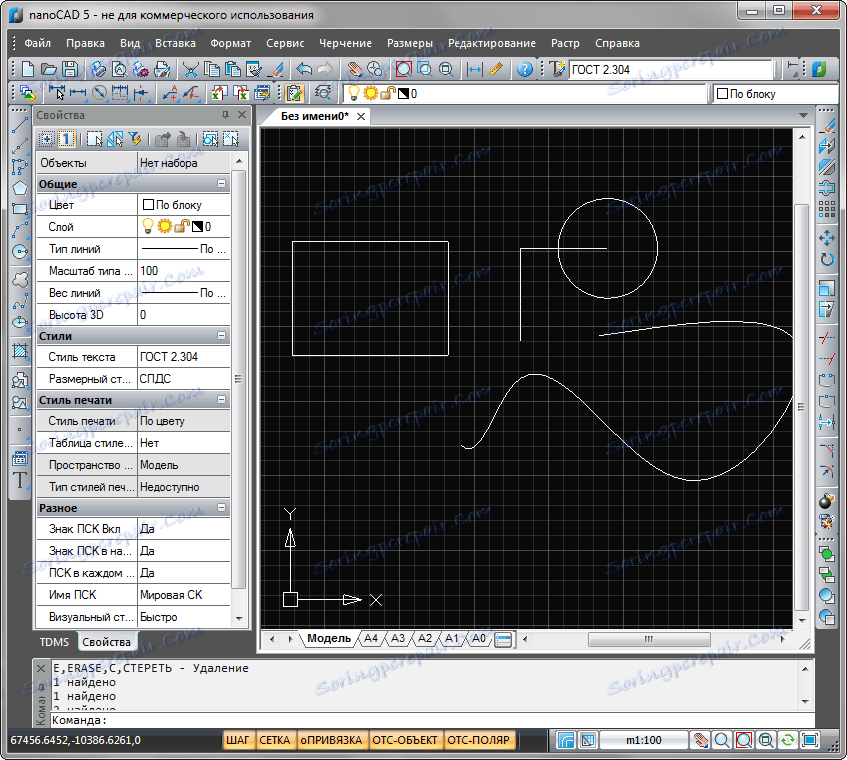

Kreslenie 2D primitívov
Na digitálnom poli môžete nakresliť ľubovoľný typ riadku: jeden riadok, kĺb, spline, kruh, mnohoúhelník, elipsa, oblak, šrafovanie a ďalšie. Pre pohodlie kreslenia môžete okamžite aktivovať mriežku a zachytiť, nastaviť príslušnú stupnicu.
Pre každý z ťahaných prvkov sa zobrazujú jeho vlastnosti. Na paneli vlastností môže používateľ určiť hrúbku a farebnú líniu, parametre vrstvy objektu, výšku vytláčania čiary, vlastnosti tlače.
NanoCAD má funkciu pridania tabuľky do pracovného priestoru. V tabuľke určujete veľkosť a počet buniek horizontálne a vertikálne. Je možné pridať tabuľky tretích strán pre správy o vybraných položkách.
Používateľ môže do výkresu pridať text. Nastavenia textu sa nelíšia od parametrov štandardných textových editorov. Výhodou textov v NanoCAD je možnosť inštalovať štandardné písmo pre SPDS.

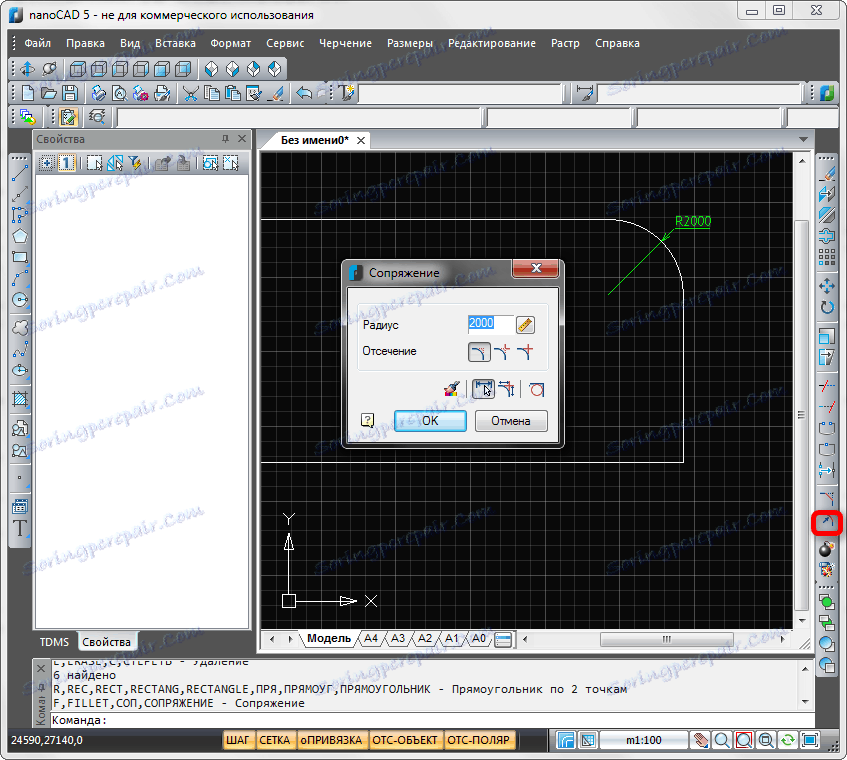

Úprava dvojrozmerných primitívov
Program poskytuje schopnosť pohybovať sa, otáčať, klonovať, zrkadlovať, vytvárať polia a rozťahovať prvky. Pre hlbšiu prácu s predmetmi sú k dispozícii funkcie prerušenia, zarovnanie, pripojenie, vytváranie filé a skosenie. Pre objekty môžete určiť poradie zobrazenia.

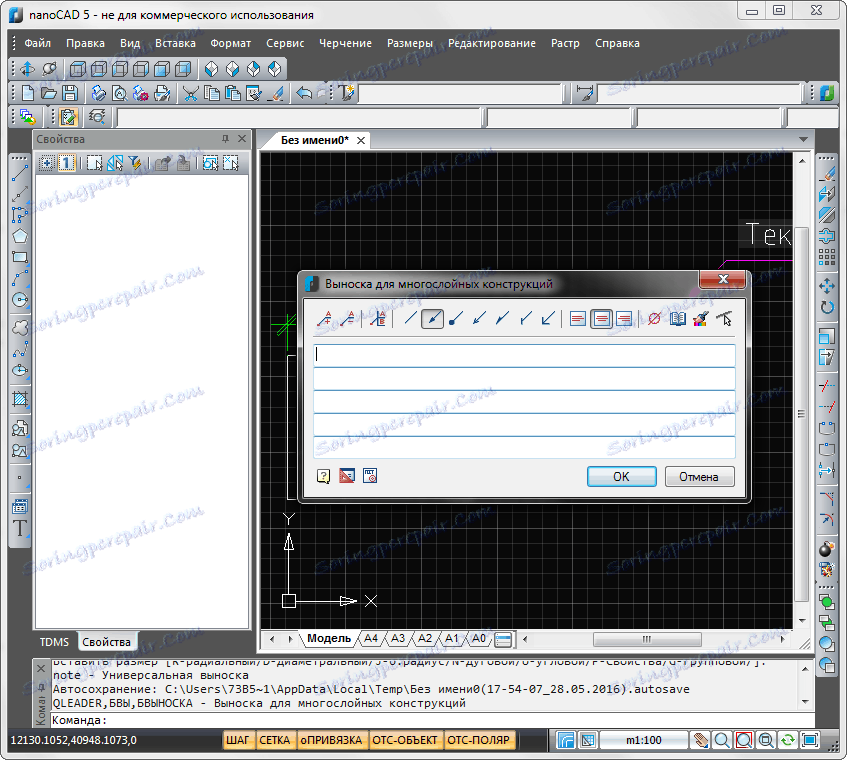

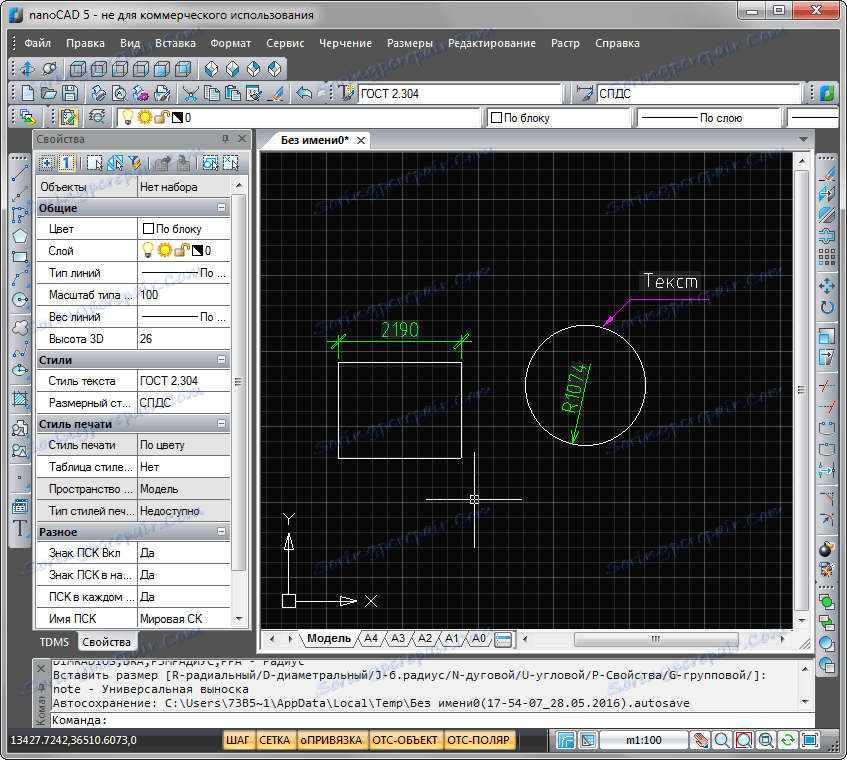

Pridajte rozmery a popisky
V programe NanoCAD je veľmi dôležitý proces aplikácie rozmerov a popisov. Rozmery sú pripojené k bodom obrázku a pri použití sa líšia farbou. Lídri majú svoj vlastný panel nastavení. Lídri môžu byť univerzálne, hrebeňové, reťazové, viacvrstvové a iné. Existuje niekoľko návrhových možností pre popisy.

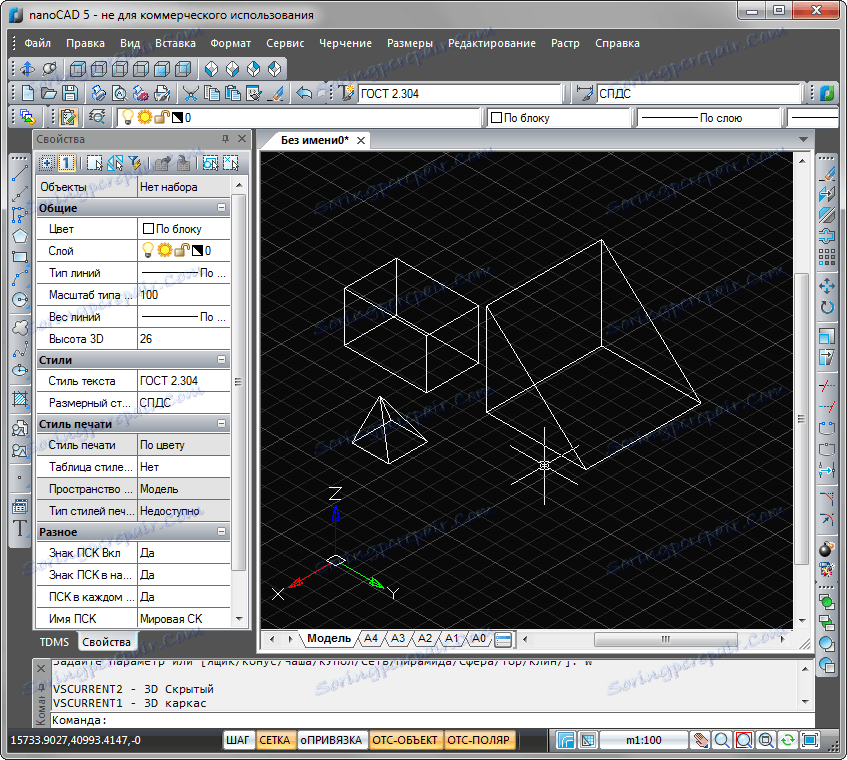

Vytváranie 3D primitívov
NanoCAD vám umožňuje vytvoriť geometrické telesá založené na rovnobežnostenskom, guľovom, kužeľovom, klinovom, pyramídovom a inom tvare. Trojrozmerné telesá môžu byť vytvorené ako v ortogonálnej projekcii, tak v axonometrickom okne. Nad trojrozmerné obrázky môžete vykonávať rovnaké operácie ako pre dvojrozmerné obrázky. Bohužiaľ, používateľ nie je schopný deformovať, pretínať, zlúčiť a iné zložité a zložené operácie.

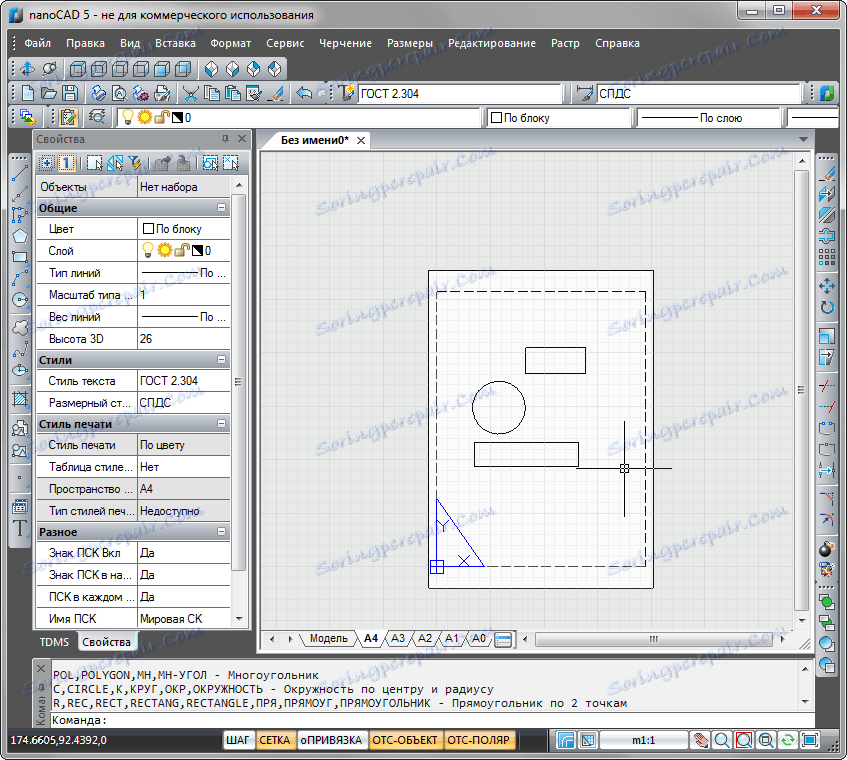

Výkresy rozvrhnutia výkresov
Tažené objekty môžete umiestniť na hárok. V programe je niekoľko štandardných hárkov s prednastavenými parametrami. Projekt môže byť odoslaný na tlač alebo uložený vo formátoch DWG a DXF. Uloženie výkresu do formátu PDF nie je podporované.
Takže sme preskúmali program NanoCAD. V porovnaní s konkurenciou vyzerá nefunkčne a zastaralá, ale môže byť vhodná aj pre úzku škálu úloh a školenie v oblasti digitálneho kreslenia. Pozrime sa na to.
výhody:
- Russified rozhranie
- Skúšobná verzia neobsahuje žiadne obmedzenia funkčnosti a času používania, čo je vhodné pre školenie
- logický proces kreslenia dvojrozmerných obrázkov
- Pohodlné popisovacie riadky
- Niektoré operácie majú štandardizáciu ABDS
- Správna práca s formátom DWG vám umožňuje zdieľať pracovné súbory s používateľmi iných programov
nevýhody:
- Skúšobná verzia je obmedzená na komerčné účely
- Zastarané rozhranie s veľmi malými ikonami
- Absencia mechanizmu trojrozmernej vizualizácie
- Komplikovaný proces šrafovania
- Neprečerpateľné nástroje pre prácu s 3D modelmi
- Nedostatočná schopnosť ukladať výkresy vo formáte PDF
